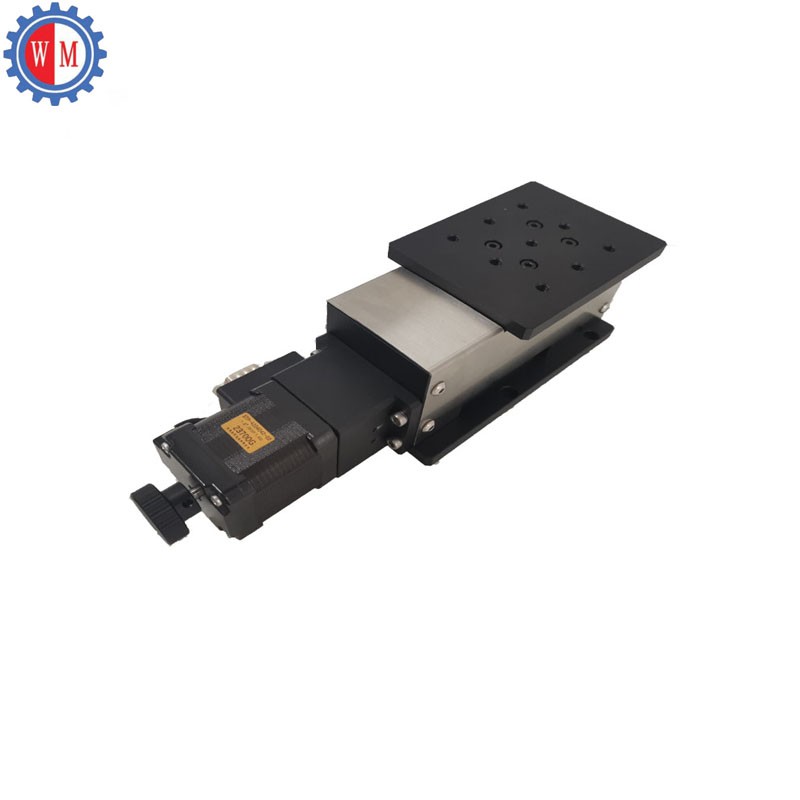

Les étages z motorisés de haute précision font également référence aux positionneurs Z de 6 mm à 150 mm avec différentes tailles de table. L'étage Z de précision motorisé a un levage par coin et une courroie synchrone à vis-mère deux types de structures mécaniques. Ci-dessous, nous montrons des modèles de course de 12 mm avec des étages de moteur z avec différentes tailles de table entraînées par une structure de levage sapée par coin. La platine verticale motorisée est largement utilisée dans de nombreux laboratoires des sciences de la vie, de la médecine scientifique et de l'industrie agricole et 3C.
Vous recherchez une platine z motorisée ? Les étages de la série WMZ sont entièrement équipés de toutes sortes de moteurs de marque.
Besoin d'une scène verticale motorisée sur mesure ? Notre équipe de personnalisation de produit est en mesure d'effectuer la plupart des modifications de Precision Z Stage dans un délai de 10 jours ouvrables.
Code modèle
Spécification pour l'étape z du moteur
Modèle de l'étape Z | WMZ-12 | WMZ-12-2 | ||
Paramètre de structure | Voyager | 12mm | 12mm | |
Taille du tableau | 120*120mm | 80*105mm | ||
Structure mécanique | Levage par coin | |||
Rapport de levage | 2:1 | |||
Pas de vis | 2mm | |||
Rail de guidage | Rail à rouleaux croisés | |||
Moteur d'entraînement | Moteur pas à pas NEMA 23 | Moteur pas à pas NEMA 17 | ||
Matériaux du boîtier | Alliage d'aluminium (noir anodisé) | |||
Charge centrale | 12kg | 5 kg | ||
Poids net | 3,8 kg | 1,4 kg | ||
Paramètre de précision | Résolution (pas de subdivision) | 5um | ||
Précision répétée | ±2um | |||
Précision absolue | ±4um | |||
Rectitude | 5um | |||
Parallélisme | 10um | |||
Spécification électrique | Commutateur zéro/limite | Taper | Capteur à effet Hall interne de type NPN. | |
Tension | CC5-24 V | |||
Connecteur moteur | Broche DB9 (mâle) | |||
Standard Moteur | Moteurs pas à pas 2 phases (marque SHINANO) | |||
Fonctionnalités
● Souvent équipé d'un moteur pas à pas ou de servomoteurs
● Conception compacte expédiée par coin, faible hauteur totale, gain d'espace vertical.
● des moteurs programmables sont disponibles.
● Entraînement à vis de précision, haute résolution.
● 1 interrupteur zéro et 2 interrupteurs de fin de course.
● Avec la molette à l'extrémité des moteurs pas à pas pour un réglage manuel.
Notre certificat de brevet de modèle d'utilité comme ci-dessous ci-joint
Nos droits d'auteur sur les logiciels informatiques ci-dessous
FAQ
Q1 : Êtes-vous une société commerciale ou un fabricant ?
A : Nous sommes producteur d'usine.
Q2 : Quel est le MOQ ?
A : MOQ : 1PCS
Q3 : combien de temps dure votre délai de livraison ?
A: Pour l'étage Z motorisé de haute précision de modèle standard, nous avons en stock. Il faut 3 jours pour la livraison après avoir reçu le paiement.
Pour les tailles personnalisées non standard, il faut 10-15 jours ouvrables après réception du paiement.
Q4 : fournissez-vous des échantillons ? est-ce gratuit ou en supplément ?
A: oui, nous pourrions offrir l'échantillon à tester, mais vous devez payer le fret et le coût de l'échantillon.
Quelles exigences techniques devrions-nous offrir pour la prise de laboratoire électrique ?
1. Quelle est votre charge maximale ?
2. Quelle est la précision que vous avez demandée ?
3.Quelle est votre vitesse maximale ?
4.Comment l'installez-vous ? Horizontal, vertical, levage, etc.
5.Quelle est la dimension de votre charge ?
6.Autres facteurs que vous jugez importants.
