L'étage rotatif de servomoteur WMD200-65HS est une sorte d'étage de rotation et de table rotative à vitesse relativement élevée. Il peut être équipé de nombreux types de servomoteurs pour obtenir une vitesse élevée et de bonnes performances.
Quand sélectionnez-vous une table rotative à servocommande ? Habituellement, il a de nombreux facteurs clés à prendre en compte, tels que la vitesse maximale, la charge de service centrale, la taille de la dimension de votre pièce de charge, la demande de précision, la direction d'installation (se réfère à Horizontal, vertical et levage), et le plus important est le budget du projet utilisateur . Faisons donc un résumé simple pour ce genre d'étage rotatif servo.
Code modèle
Spécification de l'étage rotatif du servomoteur
Modèle | ADM200-65HS | ||
Paramètre de structure | Angle de rotation | 360 degrés | |
Diamètre | 200mm/ 8 pouces | ||
Rapport | 72:1 | ||
Moteur d'entraînement | Servomoteur 400W | ||
Mécanisme d'entraînement | Vis sans fin | ||
Vitesse maximale | 250 degrés/S | ||
Charge maximale | 65 kg | ||
Paramètre de précision | Poids net | 8 kg | |
Résolution (pas de subdivision) | 0.02 degré | ||
Précision répétée | ±00,05 degré | ||
Précision absolue | ±0.06 | ||
Fin de la plaque supérieure | 25um | ||
Parallélisme | 50um | ||
Spécification électrique | Position d'accueil | Taper | 1 capteur à effet Hall interne de type NPN. |
Tension | CC5-24 V | ||
Connecteur moteur | Broche DB9 (mâle) | ||
Remarques : notre étage rotatif à servomoteur peut être associé à de nombreuses marques de servomoteurs ; moteurs pas à pas en option, moteurs pas à pas en boucle fermée et moteurs intégrés programmables mod bus RS485. | |||
Fonctionnalités
● Les étages rotatifs de servomoteur ont une vitesse beaucoup plus élevée et une charge plus lourde que les étages de moteur pas à pas
● Platines rotatives Convient à de nombreuses marques de servomoteurs
● Il peut être installé verticalement, horizontalement et de levage
● Avec le contrôleur de mouvement développé par nous-mêmes, il peut communiquer avec la vue du laboratoire PC, Mat-lab, etc.
Combien de modèles d'étage de rotation à grande vitesse sont disponibles ?
|
ADM200-65Dessin HS （57BYG） |
|
 |

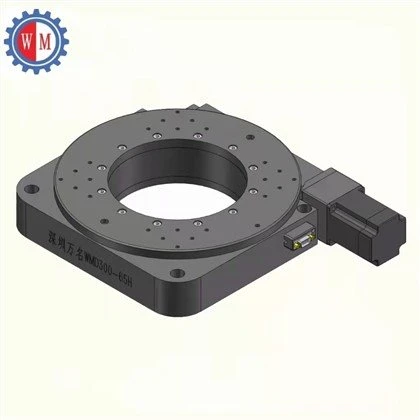

L'étage rotatif servomoteur WMD200-65HS est conçu pour les mouvements à grande vitesse. L'utilisation de roulements à rouleaux croisés rend le mouvement plus rapide et plus fluide. L'étage positionneur rotatif peut également être utilisé indépendamment ou équipé d'autres étages de translation d'axe XY ou z. Comme le montrent les images, la plaque supérieure a des trous de montage à vis pour fixer la charge, la taille de la plaque ronde 200 mm, environ 8 pouces, l'ouverture ouverte est faite avec une grande taille de phi 90 mm, qu'elle soit installée horizontalement ou verticalement, le servo L'étage de positionnement rotatif du moteur montrera de bonnes performances.
