En tant que fournisseur de stades de rotation motorisés, je rencontre souvent des demandes de renseignements de clients sur divers aspects de ces instruments de précision. Un sujet crucial qui apparaît fréquemment est la dissipation thermique d'une étape de rotation motorisée. Dans cet article de blog, je vais me plonger dans la dissipation de la chaleur dans une étape de rotation motorisée, pourquoi elle est importante et comment nous abordons ce problème dans nos produits.
Comprendre la génération de chaleur en stades de rotation motorisés
Pour comprendre la dissipation de la chaleur, nous devons d'abord comprendre comment la chaleur est générée dans un stade de rotation motorisé. Une étape de rotation motorisée se compose généralement d'un moteur, d'une boîte de vitesses, d'un système de roulement et d'une unité de commande. La principale source de chaleur est le moteur. Lorsqu'un courant électrique passe par les enroulements du moteur, l'énergie électrique est convertie en énergie mécanique pour entraîner la rotation de la scène. Cependant, toute l'énergie électrique n'est pas efficacement convertie; Une partie est perdue comme chaleur en raison de la résistance dans les enroulements. Ce phénomène est connu sous le nom de Joule Heating.
La boîte de vitesses contribue également à la production de chaleur. Au fur et à mesure que les engrenages soient maillés et tournent, il y a un frottement entre les dents d'engrenages. Cette friction convertit l'énergie mécanique en chaleur. De plus, le système de roulement subit une friction à mesure que l'étage tourne, ce qui ajoute également à la production de chaleur globale. L'unité de commande, bien qu'elle génère généralement moins de chaleur par rapport au moteur et à la boîte de vitesses, peut toujours produire de la chaleur en raison des composants électriques et du traitement des signaux de contrôle.
Pourquoi la dissipation de chaleur est importante
La chaleur excessive dans un stade de rotation motorisé peut avoir plusieurs effets néfastes. Premièrement, cela peut affecter la précision et la précision de la scène. La plupart des matériaux se développent lorsqu'ils sont chauffés. Dans un stade de rotation motorisé, l'expansion de composants tels que l'arbre du moteur, les engrenages et les roulements peuvent entraîner des changements dimensionnels. Ces changements peuvent provoquer des désalignements, ce qui peut entraîner des erreurs dans l'angle de rotation et la précision de positionnement de l'étape. Pour les applications qui nécessitent une haute précision, comme la fabrication de semi-conducteurs, la microscopie et les tests optiques, même une petite quantité de dilatation thermique peut avoir un impact significatif sur la qualité des résultats.
Deuxièmement, la chaleur peut réduire la durée de vie des composants. Des températures élevées peuvent accélérer l'usure des enroulements, des engrenages et des roulements du moteur. L'isolation sur les enroulements du moteur peut se dégrader plus rapidement à des températures élevées, augmentant le risque de courts circuits. Les lubrifiants dans la boîte de vitesses et les roulements peuvent également se décomposer, conduisant à une frottement accrue et à une défaillance prématurée de ces composants.
De plus, une chaleur excessive peut entraîner un dysfonctionnement de l'unité de contrôle. Les composants électroniques de l'unité de commande sont conçus pour fonctionner dans une certaine plage de températures. Si la température dépasse cette plage, les performances des composants peuvent être affectées, conduisant à des signaux de contrôle erratiques et à un fonctionnement peu fiable de la scène.
Mécanismes de dissipation de chaleur aux étapes de rotation motorisée
Pour résoudre le problème de la production de chaleur, nous mettons en œuvre plusieurs mécanismes de dissipation de chaleur dans nos étapes de rotation motorisés. L'une des méthodes les plus courantes est l'utilisation de dissipateurs de chaleur. Un dissipateur thermique est un dispositif de refroidissement passif qui est généralement composé d'un matériau avec une conductivité thermique élevée, comme l'aluminium ou le cuivre. Il est fixé au moteur ou à d'autres composants de génération de chaleur. Le dissipateur de chaleur a une grande surface, ce qui lui permet d'absorber la chaleur du composant et de le transférer dans l'air environnant plus efficacement. Les nageoires sur le dissipateur de chaleur augmentent la surface, améliorant encore le taux de transfert de chaleur.
Une autre approche est le refroidissement de l'air forcé. Dans certains de nos étapes de rotation motorisés à haute performance, nous incorporons des ventilateurs. Les ventilateurs soufflent de l'air sur les composants de la chaleur - tels que le moteur et l'unité de commande. Ce débit d'air forcé augmente le coefficient de transfert de chaleur convectif, ce qui signifie que la chaleur est retirée des composants à un rythme plus rapide. Les ventilateurs peuvent être contrôlés en fonction de la température des composants. Par exemple, lorsque la température dépasse un certain seuil, les ventilateurs peuvent être allumés automatiquement.
Nous faisons également attention à la conception de l'enceinte de l'étape de rotation motorisée. L'enceinte est conçue pour permettre une bonne ventilation. Il a des entrées d'air et des prises qui favorisent l'écoulement naturel de l'air à l'intérieur de l'enceinte. Cette convection naturelle aide à emporter la chaleur générée par les composants. De plus, les matériaux utilisés pour l'enceinte sont sélectionnés pour leurs propriétés thermiques. Certaines enceintes sont faites de matériaux qui peuvent dissiper efficacement la chaleur tout en offrant une protection des composants internes.
Nos produits et notre dissipation de chaleur

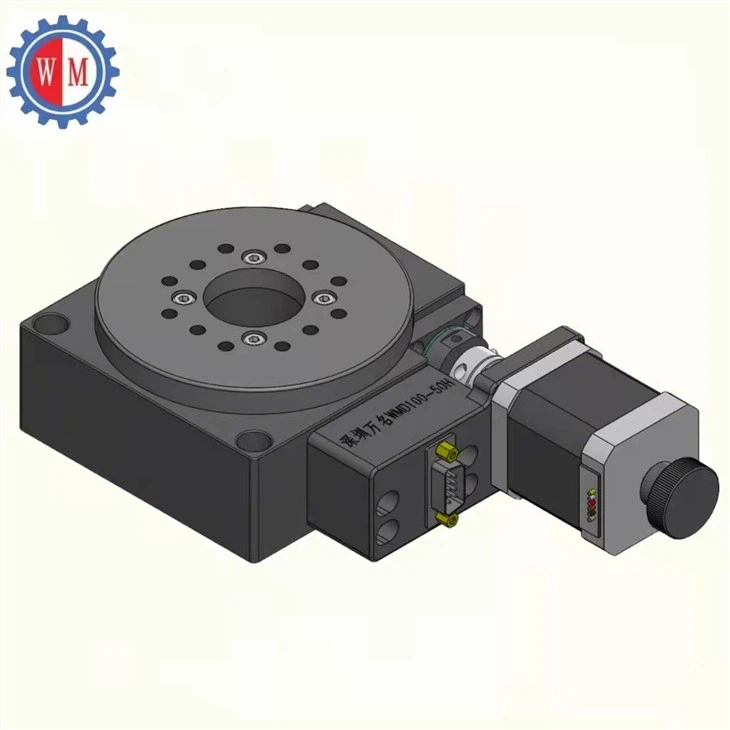

Dans notre gamme de produits, nous avons différents types de stades de rotation motorisés, chacun conçu pour répondre aux exigences d'application spécifiques. Par exemple, notreÉtape de rotation motorisée de 100 mm 4 poucesest un choix populaire pour les applications qui nécessitent un niveau modéré de précision et de charge de charge. Cette étape est équipée d'un dissipateur de chaleur sur le moteur pour assurer une dissipation de chaleur efficace. Le dissipateur de chaleur est conçu pour correspondre à la puissance du moteur, afin qu'il puisse éliminer efficacement la chaleur générée pendant le fonctionnement normal.
NotreTable rotative motoriséeconvient à un large éventail d'applications, des expériences de laboratoire à petite échelle à l'automatisation industrielle. Cette table utilise une combinaison de dissipateurs thermiques et de refroidissement à l'air forcé. Les ventilateurs sont stratégiquement placés pour souffler l'air sur le moteur et l'unité de commande, garantissant que la température de ces composants est maintenue dans une plage de fonctionnement sûre.
Pour les applications lourdes, nous offrons leÉtape de rotation lourde. Cette étape est conçue pour gérer de grandes charges et des rotations de vitesse élevées. En conséquence, il génère plus de chaleur par rapport à d'autres modèles. Pour y remédier, nous utilisons un système de dissipation de chaleur plus avancé. En plus des dissipateurs de chaleur et des ventilateurs, nous incorporons également un système de refroidissement liquide dans certaines de nos étapes lourdes. Le système de refroidissement liquide circule un liquide de refroidissement autour du moteur et d'autres composants critiques, ce qui peut éliminer la chaleur plus efficacement que les méthodes de refroidissement à air seule.
Contactez-nous pour plus d'informations
Si vous êtes sur le marché pour un stade de rotation motorisé et que vous avez des inquiétudes concernant la dissipation de la chaleur ou tout autre aspect de nos produits, nous vous encourageons à nous contacter. Notre équipe d'experts est prête à vous fournir des informations détaillées, un support technique et des conseils sur la sélection de la bonne étape de rotation motorisée pour votre application spécifique. Que vous soyez impliqué dans la recherche, la fabrication ou tout autre domaine qui nécessite un contrôle de rotation précis, nous avons les produits et solutions pour répondre à vos besoins.
Références
- Méchatronique: une approche intégrée de David Crolla
- Manuel de véhicules modernes électriques, électriques hybrides et à pile à combustible par Huseyin Ceylan
